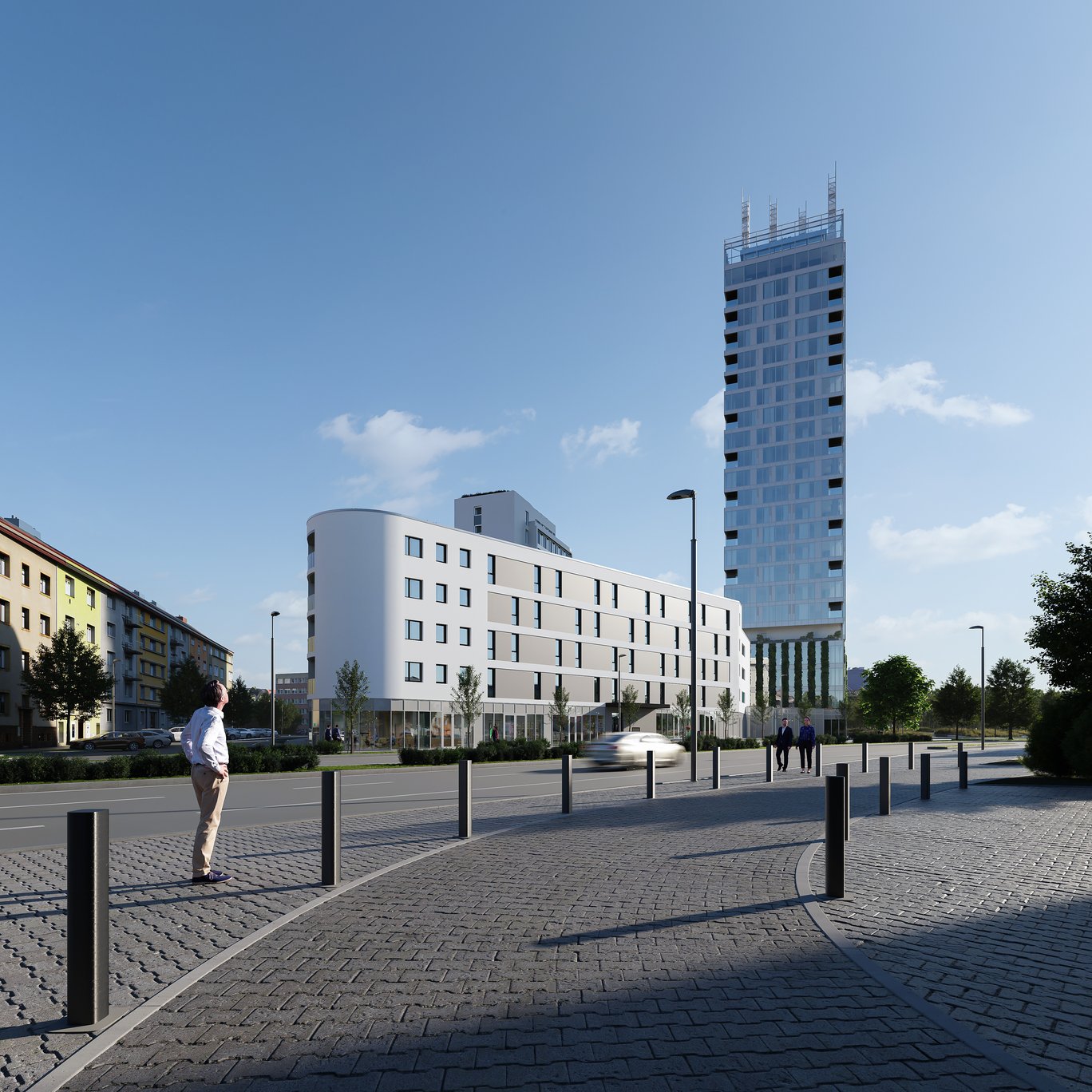

Sisters Plzeň – Projektování technického zařízení budov pro třetí nejvyšší obytný dům v Česku

Jedná se o návrh a kompletní projektové řešení profese HVAC pro unikátní rezidenční projekt dvou výškových budov, které významně mění panorama Plzně. Projekt řeší komplexní systémy vytápění, chlazení a vzduchotechniky pro objekt, který se díky své výšce a architektonickému pojetí řadí mezi technologicky nejnáročnější obytné stavby v České republice.

Záměrem projektu bylo navrhnout vysoce efektivní a spolehlivé technické systémy, které zajistí maximální tepelný komfort pro obyvatele bytových jednotek při dodržení přísných bezpečnostních a energetických standardů. Zdroj tepla je řešen pomocí předávací stanice v suterénu budovy, která je napojena na centrální zásobování teplem (Plzeňská teplárenská). Vytápění všech bytů je navrženo pomocí podlahového vytápění. Pro zajištění letního komfortu je objekt vybaven systémem chlazení, využívajícím výkonné chillery vzduch-voda umístěné na střeše objektu v kombinaci s chladícími jednotkami v bytech. Větrání je navrženo centrálními VZT jednotkami umístěnými v technických podlažích v kombinaci s regulátory průtoku vzduchu do jednotlivých bytů.

Vzhledem k mimořádné výšce obou věží Sisters musel projekt vyřešit několik specifických technických výzev. Pro distribuci tepla a chladu byla navržena tři samostatná tlaková pásma, která eliminují vysoký hydrostatický tlak v potrubních rozvodech. Zvláštní pozornost byla věnována detailnímu řešení kotvení a délkových kompenzací stoupacích potrubí po celé výšce objektu, aby bylo zamezeno negativním vlivům tepelné roztažnosti materiálu. Součástí řešení byla také úzká spolupráce se specialisty při návrhu unikátního systému dopouštění a vypouštění primárního okruhu chlazení využívajícího nemrznoucí směs.

V rámci řešení profesí TZB projekt zahrnuje:

• Vytápění a chlazení: Návrh třípásmového systému s celkovým výkonem 1 MW pro topení a 1,25 MW pro chlazení, zahrnující instalaci 35 km potrubí podlahového vytápění v bytových podlažích.
• Vzduchotechnika: Návrh provozního větrání o celkové kapacitě cca 80 000 m³/h zajišťující optimální výměnu vzduchu v celém komplexu.
• Požární bezpečnost: Rozsáhlé a vysoce komplikované řešení nuceného větrání chráněných únikových cest pro zajištění bezpečné evakuace výškové budovy.
• Koordinace šachet: Komplexní prostorová koordinace centrálních technických šachet, které musely pojmout veškeré rozvody vzduchotechniky a dalších profesí TZB při zachování maximální užitné plochy bytů.

Projektový tým a partneři:

• Generální projektant: AVE architekt, a.s.
• Hlavní inženýr projektu (HIP): Ing. Jakub Bízek (BÍZEK projekt, s.r.o.)
• Architekti stavby: Ing. arch. Václav Ulč, Ing. arch. Jan Jiran (AVE architekt, a.s.)

Za Energy Benefit Centre:

• Ing. Lukáš Fiedler
• Ing. Tomáš Brotánek
• Ing. Adam Kozel
• Ing. Ondřej Mládek
• Ing. Tomáš Loudín

Rozsah služeb Energy Benefit Centre:

• Projektová dokumentace pro stavební povolení (DSP) a dokumentace pro provedení stavby (DPS) v částech: vytápění, chlazení a vzduchotechnika.
• Technická koordinace profesí TZB v rámci celého objektu a autorský dozor při realizaci těchto technologických celků.
